篩分設備
SDH型直線等厚振動篩是一種直線振動篩，廣泛適用于煤碳、冶金、礦山、電力、建材、輕工和化工等行業對各種顆粒狀和小塊狀松散固體物料的干式分級。SDH直線等厚振動篩機面由不同傾角的多區段(一般為三段)組成，使篩分物料在各區段呈近似等厚分布，有利于物料在篩面上的輸送、分層和透篩。
SDH直線等厚振動篩主要特點:
1.**效篩分，效率達到了原有篩機的1.5～5倍。
2.本機采用特制高性能立式振動電機，為您提供澎湃動力，支持長時間不間斷工作。
3.機體與物料接觸部分全部采用一級不銹鋼板，衛生，無菌，抗腐蝕，耐磨性能出眾。
4.清洗方便，網目無堵塞，而且可以重復連續使用，換網更快、更方便，只需3-5分鐘。
5.篩網使用了行業內繃網技術，提高了篩網的有效面積，具有高的篩分精度，使產量有了進一步提升。
6.應用范圍廣，是食品、飲料、醫藥、化工、塑料、磨料、陶瓷、造紙、納米材料等行業進行分級、除雜、混料、振實以及過濾、固液分離等的設備。
SDH直線等厚振動篩工作原理:
SDH直線等厚振動篩是由篩箱、法蘭式激振器、隔振系統、傳動系統等組成。篩面由不同傾角的多區段(一般為三段)組成，使篩分物料在各區段呈近似等厚分布，有利于物料在篩面上的輸送、分層和透篩。采用法蘭式激振器，由兩臺電機外拖動作反方向同步運動，使入料端到出料端物料厚度近似相同，各段篩面上物料量與流速比值穩定，料層均衡篩分效率顯著提高，比相同有效面積振動篩處理可提高1-2倍，特別對于中細物料分級效果更為顯著。

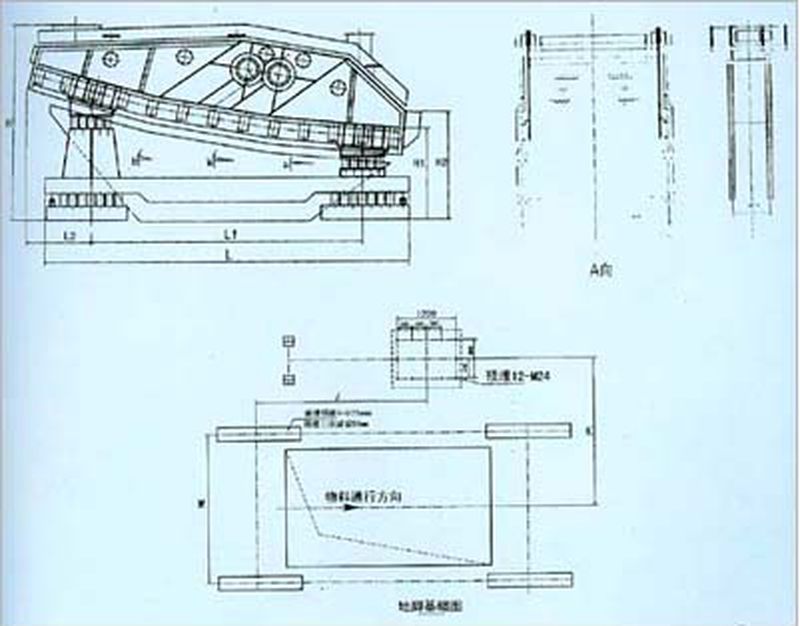

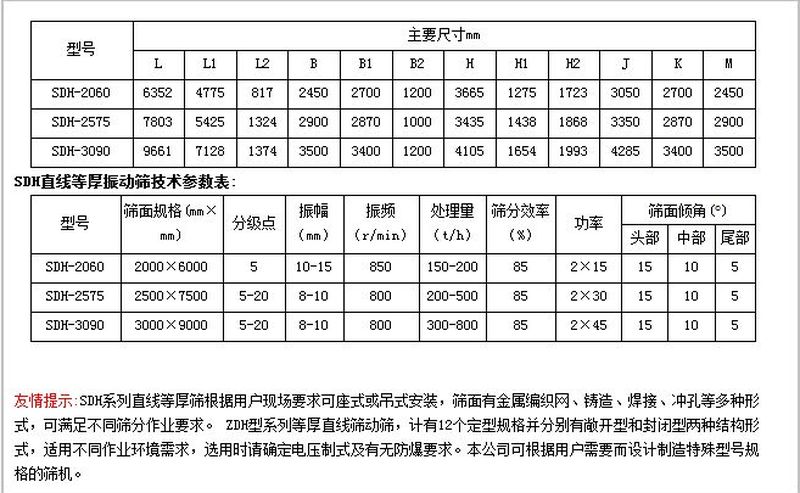

SDH直線等厚振動篩外形尺寸圖表:
